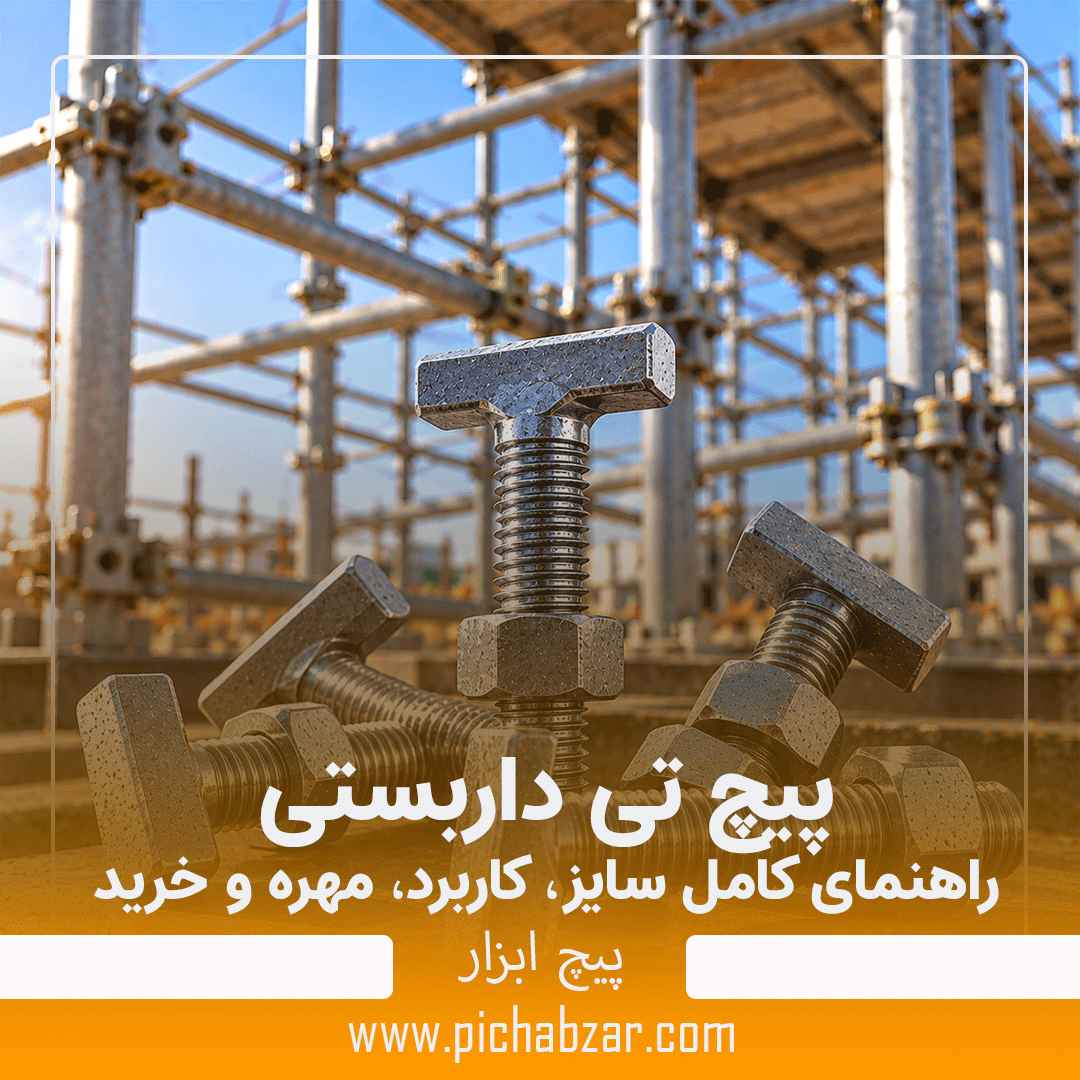

پیچ تی داربستی؛ راهنمای کامل سایز، کاربرد، مهره و خرید

پیچ تی داربستی یا T Bolt یکی از قطعات مهم در برخی بست‌ها و کوپلرهای لوله داربست است. سر این پیچ به شکل T طراحی می‌شود تا در جایگاه مخصوص بدنه بست قرار بگیرد و هنگام سفت شدن مهره، مجموعه بست را روی لوله محکم کند. برخلاف یک پیچ عمومی، در پیچ T داربستی فقط قطر و طول اهمیت ندارد؛ ابعاد سر T، نوع رزوه، مهره، جنس، پوشش و سازگاری کامل با مدل بست نیز باید کنترل شوند.

پیچ تی داربستی چیست؟

پیچ تی داربستی یک پیچ با سر T شکل است که در برخی بست‌های لوله‌ای داربست به عنوان بخش مکانیزم بستن استفاده می‌شود. سر T داخل شیار یا جایگاه مخصوص بست قرار می‌گیرد و با سفت شدن مهره در سمت دیگر، بخش متحرک بست روی لوله بسته می‌شود. به همین دلیل پیچ T باید دقیقاً با طراحی همان بست سازگار باشد؛ یک پیچ T عمومی با ابعاد نزدیک الزاماً جایگزین مناسبی برای پیچ اصلی بست نیست.

مهم‌ترین نکته: پیچ T را به صورت مستقل از بست انتخاب نکنید

عرض و ضخامت سر T، قطر پیچ، طول، رزوه و مهره باید با جیب یا محل قرارگیری پیچ در بست سازگار باشند. اگر سر T به شکل صحیح در جایگاه خود ننشیند، بستن مهره به تنهایی تضمین‌کننده عملکرد صحیح بست نیست.

پیچ تی داربستی دقیقاً چه نوع پیچی است؟

پیچ تی یا T Bolt خانواده‌ای از پیچ‌هاست که سر آن به جای فرم شش‌گوش یا آلن، دارای شکل عرضی شبیه حرف T است. این طراحی اجازه می‌دهد سر پیچ داخل شیار، جیب یا محل مخصوص یک قطعه قرار گیرد و هنگام چرخاندن مهره، خود پیچ در جایگاه خود نگه داشته شود.

در بست‌های داربستی، این ویژگی بسیار کاربردی است؛ زیرا نصاب معمولاً مهره را از یک سمت سفت می‌کند و سر T در بخش دیگر بست قرار دارد.

به همین دلیل فرم سر پیچ فقط ظاهر محصول نیست؛ بخشی از مکانیزم بست است.

آیا هر پیچ T برای داربست مناسب است؟

خیر. پیچ T در ماشین‌آلات، ریل‌ها و تجهیزات صنعتی دیگر نیز استفاده می‌شود. پیچ مورد استفاده در بست داربست باید از نظر سر، ساق، رزوه، طول و خواص مکانیکی با همان بست سازگار باشد.

چرا سر پیچ داربستی به شکل T ساخته می‌شود؟

در یک بست پیچ‌دار، لازم است هنگام سفت شدن مهره، پیچ در محل خود باقی بماند. اگر سر پیچ آزادانه بچرخد، نصب دشوارتر خواهد شد.

هندسه T شکل می‌تواند در محل مخصوص بدنه بست قرار گیرد و مانع چرخش آزادانه پیچ شود.

عرض سر T

باید با عرض محل نشیمن بست هماهنگ باشد. سر خیلی باریک یا خیلی پهن ممکن است به شکل صحیح در جیب بست قرار نگیرد.

ضخامت سر

ضخامت نیز مهم است، زیرا سر پیچ باید داخل جایگاه تعریف‌شده بنشیند و هنگام سفت شدن مجموعه در موقعیت مناسب باقی بماند.

فرم زیر سر

در پیچ‌های مختلف ممکن است طراحی زیر سر متفاوت باشد. همین تفاوت کوچک می‌تواند باعث شود دو پیچ با قطر رزوه مشابه روی یک بست قابل جایگزینی نباشند.

پیچ تی در بست داربست چگونه کار می‌کند؟

بست داربست معمولاً دارای بدنه و بخش بسته‌شونده‌ای است که دور لوله قرار می‌گیرد. پیچ T و مهره این بخش را روی لوله سفت می‌کنند.

مرحله اول؛ قرارگیری سر T

سر پیچ در محل طراحی‌شده بست قرار می‌گیرد.

مرحله دوم؛ عبور ساق

ساق پیچ از بخش بسته‌شونده بست عبور می‌کند.

مرحله سوم؛ نصب مهره

مهره روی رزوه بسته می‌شود.

مرحله چهارم؛ جمع شدن بست

با چرخاندن مهره، بخش بست به سمت بدنه کشیده شده و روی لوله محکم می‌شود.

در این فرآیند سالم بودن سر T، رزوه، مهره و خود بدنه بست همگی اهمیت دارند.

پیچ تی در چه بست‌های داربستی استفاده می‌شود؟

بست‌های داربستی طراحی‌های مختلفی دارند و همه آن‌ها الزاماً از یک پیچ T یکسان استفاده نمی‌کنند.

در برخی بست‌های ثابت و گردان، T Bolt بخشی از مکانیزم بستن است. بعضی مدل‌های دیگر می‌توانند پیچ، مهره یا سیستم قفل متفاوتی داشته باشند.

بست‌های تولیدکنندگان مختلف

ممکن است از نظر قطر رزوه، طول پیچ، ابعاد سر T یا مهره تفاوت داشته باشند.

پیچ یدکی

اگر هدف تعویض پیچ یک بست موجود است، بهترین روش اندازه‌گیری نمونه اصلی سالم یا بررسی مشخصات سازنده بست است.

پیچ تی بست ثابت داربست

بست ثابت برای اتصال دو لوله در زاویه مشخص، به‌ویژه در بسیاری از سیستم‌های لوله و بست، استفاده می‌شود.

در مدل‌هایی که با پیچ و مهره بسته می‌شوند، پیچ T باید به صورت صحیح داخل محل مخصوص بست قرار بگیرد.

هنگام تعویض چه چیزهایی را مقایسه کنیم؟

ابعاد سر T، قطر ساق، قطر و گام رزوه، طول پیچ و نوع مهره را با نمونه قبلی بررسی کنید.

فقط تطابق قطر رزوه برای انتخاب پیچ جایگزین کافی نیست.

پیچ تی بست گردان داربست

بست گردان امکان اتصال دو لوله در زوایای مختلف را فراهم می‌کند. مکانیزم بستن هر نیمه بست باید به شکل صحیح عمل کند.

اگر مدل بست از پیچ T استفاده می‌کند، پیچ باید با محل نشیمن مخصوص همان بست سازگار باشد.

آیا پیچ بست ثابت و گردان همیشه یکسان است؟

نباید چنین فرضی داشت. ممکن است بعضی تولیدکنندگان قطعات مشترک استفاده کنند، اما در خرید یدکی باید مشخصات واقعی هر بست کنترل شود.

سایز پیچ تی داربستی چگونه انتخاب می‌شود؟

سایز پیچ باید براساس طراحی بست تعیین شود. در بازار ممکن است رزوه‌های متریک با قطرهای مختلف یا در برخی سیستم‌ها رزوه‌های دیگری مشاهده شوند.

قطر رزوه

اولین مشخصه‌ای است که هنگام خرید باید اندازه‌گیری شود.

قطر ساق

در بعضی طراحی‌ها ممکن است بخش‌هایی از ساق و رزوه هندسه متفاوتی داشته باشند.

ابعاد سر T

به اندازه قطر رزوه مهم هستند و باید با جایگاه بست تطابق داشته باشند.

طول پیچ تی داربستی چقدر باید باشد؟

طول پیچ باید با ضخامت بدنه بست، بخش بسته‌شونده و محدوده حرکت مهره هماهنگ باشد.

پیچ کوتاه

ممکن است رزوه کافی برای بسته شدن مهره و ایجاد محدوده مناسب تنظیم بست نداشته باشد.

پیچ بیش از حد بلند

می‌تواند از بست بیش از حد بیرون بزند و علاوه بر مزاحمت اجرایی، با طراحی اصلی مجموعه متفاوت باشد.

روش صحیح انتخاب

طول نمونه اصلی سالم را اندازه بگیرید یا از مشخصات فنی بست استفاده کنید.

رزوه پیچ T داربستی؛ متریک یا اینچی؟

پیچ‌های داربستی موجود در بازارهای مختلف می‌توانند با سیستم‌های رزوه متفاوت عرضه شوند. به همین دلیل نباید فقط با اندازه تقریبی قطر، مهره یا پیچ جایگزین انتخاب کرد.

رزوه متریک

با قطر و گام متریک مشخص می‌شود. برای مثال در یک سیستم ممکن است مهره با رزوه متریک استفاده شود.

رزوه غیرمتریک یا اینچی

در برخی بست‌های وارداتی یا سیستم‌های قدیمی ممکن است رزوه متفاوتی دیده شود.

اشتباه خطرناک

مهره‌ای که در چند دنده اول روی پیچ حرکت می‌کند الزاماً مهره صحیح نیست. اگر گام متفاوت باشد، ادامه بستن می‌تواند رزوه پیچ و مهره را خراب کند.

مهره پیچ تی داربستی

پیچ T بدون مهره متناسب یک مجموعه کامل برای بست ایجاد نمی‌کند.

مهره باید از نظر قطر و گام رزوه با پیچ کاملاً هماهنگ باشد.

مهره کولاردار یا واشردار

بعضی سیستم‌های داربست از مهره‌هایی با سطح تکیه‌گاه بزرگ‌تر یا فرم مخصوص استفاده می‌کنند. اگر بست اصلی چنین مهره‌ای داشته، جایگزینی آن با مهره عمومی باید فقط پس از بررسی مشخصات انجام شود.

سایز آچار

سایز آچار یا بکس به مهره مورد استفاده وابسته است. در پروژه بهتر است ابزار مناسب همان بست در اختیار تیم نصب باشد.

مهره هرز

اگر مهره روی رزوه می‌چرخد اما بست سفت نمی‌شود، ادامه استفاده از مجموعه معیوب مناسب نیست. پیچ و مهره باید بررسی و در صورت نیاز تعویض شوند.

جنس و مقاومت پیچ تی داربستی

پیچ بست داربست معمولاً قطعه‌ای فولادی است که باید نیروهای ایجادشده هنگام بستن و استفاده از بست را تحمل کند.

اما نباید صرفاً از ظاهر فولادی محصول نتیجه گرفت که برای هر بست و هر کاربردی مناسب است.

کلاس مکانیکی

اگر بست یا پروژه کلاس مشخصی برای پیچ تعیین کرده، همان مشخصه باید هنگام خرید رعایت شود.

پیچ قوی‌تر همیشه جایگزین نیست

تغییر خودسرانه کلاس یا نوع متریال می‌تواند با طراحی و رفتار مجموعه بست هماهنگ نباشد.

محصول بدون مشخصات

برای داربست پروژه‌ای، استفاده از پیچ‌هایی که منبع، مشخصات یا کیفیت ساخت آن‌ها مشخص نیست انتخاب مناسبی نیست.

پیچ تی داربستی گالوانیزه و پوشش سطحی

داربست در بسیاری از پروژه‌ها در فضای باز و در معرض رطوبت، باران، گردوغبار و شرایط کارگاهی قرار دارد. به همین دلیل حفاظت سطحی پیچ اهمیت دارد.

گالوانیزه

یکی از روش‌های رایج محافظت از قطعات فولادی در برابر خوردگی است. نوع و ضخامت پوشش باید با مشخصات مجموعه بست هماهنگ باشد.

پوشش روشن

ظاهر سفید یا زرد در بعضی پیچ‌ها و مهره‌ها دیده می‌شود، اما رنگ ظاهری به تنهایی کیفیت یا مقاومت مکانیکی را مشخص نمی‌کند.

زنگ‌زدگی رزوه

خوردگی شدید در ناحیه رزوه می‌تواند حرکت مهره و کنترل بستن را مختل کند. چنین محصولی باید قبل از استفاده بررسی شود.

نحوه نصب پیچ تی داربستی روی بست

۱. بررسی بدنه بست

قبل از نصب پیچ، محل قرارگیری سر T از نظر شکستگی، تغییر شکل یا آلودگی شدید کنترل شود.

۲. قرار دادن سر پیچ

سر T داخل جیب یا محل طراحی‌شده بست قرار گیرد و کاملاً در موقعیت صحیح بنشیند.

۳. عبور پیچ از بخش بست

ساق و رزوه نباید تحت فشار نامناسب یا تماس مخرب با لبه قطعات قرار گیرند.

۴. نصب مهره

مهره صحیح روی رزوه قرار داده شود و در دنده‌های ابتدایی بدون گیر غیرعادی حرکت کند.

۵. بستن بست روی لوله

بست مطابق دستورالعمل سازنده و الزامات اجرایی سفت شود.

۶. کنترل نهایی سر T

پس از بستن نیز مطمئن شوید سر پیچ از جایگاه خود خارج نشده یا به شکل نامناسب روی لبه قرار نگرفته است.

پیچ بست داربست را چقدر سفت کنیم؟

مقدار سفت‌کاری نباید از روی حدس یا حداکثر قدرت آچار تعیین شود.

نوع بست، پیچ، مهره و دستورالعمل سازنده مجموعه باید مبنای کار باشند.

سفت نکردن کافی می‌تواند باعث عملکرد نامناسب بست شود و اعمال نیروی بیش از حد نیز می‌تواند رزوه، مهره، پیچ یا خود بست را آسیب بزند.

کنترل کیفیت پیچ تی داربستی

پیچ داربست قطعه‌ای مصرفی نیست که بدون بازدید مکرر استفاده شود. به‌ویژه در بست‌هایی که بارها باز و بسته می‌شوند، رزوه و سر پیچ باید کنترل شوند.

چه زمانی پیچ تی بست داربست باید تعویض شود؟

اگر پیچ یا مهره علائم آسیب جدی دارد، استفاده مجدد بدون بررسی مناسب نیست.

سر T تغییر شکل داده

ممکن است دیگر به شکل صحیح در جیب بست قرار نگیرد.

پیچ خم شده

خم‌شدگی می‌تواند نشانه استفاده نامناسب یا وارد شدن بار غیرعادی باشد.

رزوه خراب است

اگر مهره به سختی حرکت می‌کند، رزوه خورده یا دنده‌ها تغییر شکل داده‌اند، مجموعه باید بررسی شود.

مهره هرز شده

تعویض فقط مهره بدون بررسی رزوه پیچ کافی نیست؛ هر دو قطعه کنترل شوند.

خوردگی شدید

خوردگی شدید، مخصوصاً در سر، ساق و رزوه، نیازمند خارج کردن قطعه از چرخه استفاده تا زمان ارزیابی مناسب است.

پیچ T داربستی و پیچ شش‌گوش چه تفاوتی دارند؟

اشتباهات رایج در خرید و استفاده از پیچ تی داربستی

برای بست داربست پیچ T نیاز دارید؟

قطر و گام رزوه، طول پیچ، ابعاد سر T، نوع مهره، پوشش و تعداد موردنیاز را مشخص کنید تا انتخاب محصول با بست واقعی پروژه دقیق‌تر انجام شود.

قیمت پیچ تی داربستی به چه عواملی بستگی دارد؟

برای استعلام قیمت پیچ تی داربستی باید مشخصات محصول دقیق باشد. دو پیچ که هر دو با عنوان T Bolt فروخته می‌شوند ممکن است از نظر ابعاد و کیفیت متفاوت باشند.

قطر پیچ

قطر ساق و رزوه بر وزن و مشخصات محصول اثر دارد.

طول

پیچ بلندتر معمولاً وزن بیشتری دارد.

ابعاد سر T

نوع قالب یا فرآیند ساخت سر پیچ می‌تواند با مدل بست ارتباط داشته باشد.

نوع رزوه

متریک، گام خاص یا سیستم‌های دیگر می‌توانند شرایط تامین متفاوتی داشته باشند.

مهره همراه

قیمت پیچ تکی با ست پیچ و مهره یکسان نیست.

جنس و کلاس مکانیکی

خواص مکانیکی و مواد اولیه در هزینه محصول موثر هستند.

پوشش

گالوانیزه یا سایر پوشش‌های محافظتی می‌توانند هزینه تولید را تغییر دهند.

تعداد

خرید عمده برای تولیدکننده بست یا پیمانکار داربست با خرید تعداد محدود شرایط متفاوتی دارد.

راهنمای خرید پیچ تی داربستی

برای سفارش مطمئن، بهتر است نمونه سالم بست و پیچ اصلی در دسترس باشد. اگر نمونه وجود ندارد، مشخصات دقیق از روی نقشه یا کاتالوگ بست استخراج شود.

در سفارش تعداد بالا، پیشنهاد می‌شود ابتدا چند نمونه روی بست واقعی مونتاژ و عملکرد آن بررسی شود و سپس خرید عمده انجام گیرد.

برای مشاهده خانواده محصولات مرتبط می‌توانید از انواع پیچ و انواع مهره در پیچ ابزار استفاده کنید.

سوالات متداول درباره پیچ تی داربستی

جمع‌بندی؛ پیچ تی داربستی را چگونه انتخاب کنیم؟

پیچ تی داربستی یک پیچ عمومی با سر متفاوت نیست؛ در بسیاری از بست‌ها بخشی از مکانیزم بستن و نگهداری بست روی لوله است.

اول مدل بست را مشخص کنید. سپس قطر، طول، گام رزوه و ابعاد سر T را با نمونه اصلی یا مشخصات فنی بست تطبیق دهید.

مهره نیز باید دقیقاً با رزوه پیچ هماهنگ باشد. مهره‌ای که فقط چند دنده ابتدایی روی پیچ حرکت می‌کند، الزاماً مهره مناسب نیست.

اگر بست در محیط بیرونی استفاده می‌شود، وضعیت پوشش و خوردگی پیچ نیز اهمیت دارد.

قبل از نصب، سر T باید داخل جایگاه خود به شکل کامل قرار گیرد. رزوه، مهره و بدنه بست نیز نباید آسیب جدی داشته باشند.

برای پیچ یدکی، از انتخاب محصول صرفاً براساس قطر یا ظاهر خودداری کنید. در سفارش عمده نیز بهتر است نمونه اولیه روی بست واقعی تست شود.

برای مشاهده خانواده محصولات مرتبط می‌توانید به انواع پیچ و انواع مهره در پیچ ابزار مراجعه کنید.

خرید پیچ تی داربستی

مدل بست، قطر و گام رزوه، طول، ابعاد سر T، مهره، پوشش و تعداد موردنیاز را مشخص کنید تا پیچ مناسب بست داربست با دقت بیشتری انتخاب شود.
